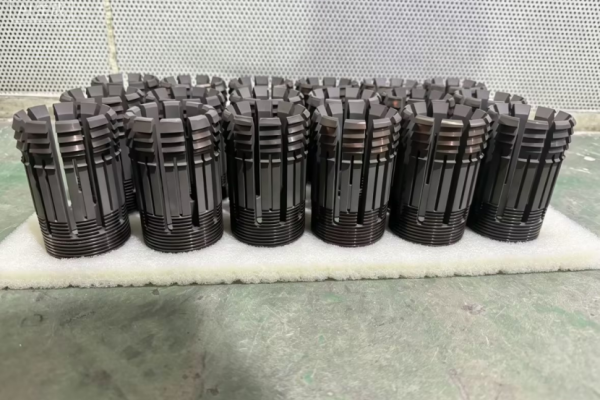

熱噴塗鏡麵塗層，是先通過高能熱噴塗在工件表麵製備致密耐磨防護層，再經數控磨削、細致拋光，使表麵達到鏡麵高光潔度的複合表麵強化工藝；兼顧塗層高耐磨、耐腐蝕、長壽命與鏡麵光滑外觀，廣泛替代傳統鍍硬鉻，多用於各類輥筒、精密模具、成型基材。

其主要製備流程如下：

1、基體預處理：

工件噴砂粗化（粗糙度Ra≥6.3μm），除油、氧化皮、鏽蝕，形成微觀錨紋；薄壁件全程風冷控溫，基體溫度≤150℃，防止高溫變形氧化脫層。

2、底層過渡噴塗：

噴塗NiAl 鎳鋁自熔過渡層，緩衝塗層與基材熱膨脹差，結合強度提升至 60–100MPa，避免冷熱循環開裂剝落。

2、麵層熱噴塗：

（1）超音速火焰噴塗 HVOF， 高速燃氣熔化碳化鎢金屬陶瓷粉末，熔滴撞擊速度800m/s，塗層孔隙率＜0.5%，致密度高，適合做高光鏡麵耐磨層；主流用於造紙弧形輥、壓光輥、鋰電塗布輥、薄膜鏡麵輥。

（2）高能等離子噴塗 APS 適配氧化鉻、氧化鋁鈦陶瓷粉末，適合高溫、親水防粘工況（印刷水輥、高溫烘缸），孔隙率 1.5%–4%，易拋光鏡麵，耐酸堿腐蝕。

（3）鏡麵專用粉末：選用10–25μm 細球形粉末，噴塗後組織均勻，拋光無針孔麻點，是實現超鏡麵的關鍵原料標準。

4、後加工：

（1）數控外圓磨粗磨，磨掉噴塗波紋，保證尺寸公差 ±0.005mm；

（2）多道逐級拋光（金剛石磨料 + 低溫恒力拋光）；

（3）粗糙度分級：普通鏡麵 Ra≤0.08μm，鏡麵 Ra0.01–0.001μm，表麵清晰成像無劃痕、橘皮紋。

5、封孔處理：

陶瓷類塗層拋光後真空封孔，封閉微量孔隙，大幅提升耐鹽霧、耐溶劑性能。
